KARIN MAXI Floppy Controller

von mega-hz » Do 12. Mär 2009, 00:51 Hallo,

beim durchstöbern diverser Schaltpläne fand ich den Plan vom KARIN MAXI Floppy Controller!

Kennt jemand dieses Floppy Interface? Es scheint ein recht schnelles zu sein, da es nicht per SIO sondern direkt am XL/XE angeschlossen wird! Hat den WD1772 als Floppycontroller und erlaubt somit den Anschluss von Standart Laufwerken!

Für Infos wäre ich sehr dankbar!

Gruß, Wolfram.

von Montezuma » Sa 13. Mär 2021, 14:44 Ein altes Thema, aber dank Zaxon (https://www.sellmyretro.com/user/profile/zaxon) wieder verfügbar als MINI Version. http://atariki.krap.pl/index.php/Karin_Maxi Heute ist mein ALPS Laufwerk angekommen. Schnell als DS0 umkonfiguriert und alles zusammen gebaut. Das Gehäuse ist hier zu finden: https://www.thingiverse.com/thing:3287420 Geil, wie schnell ist das Ding

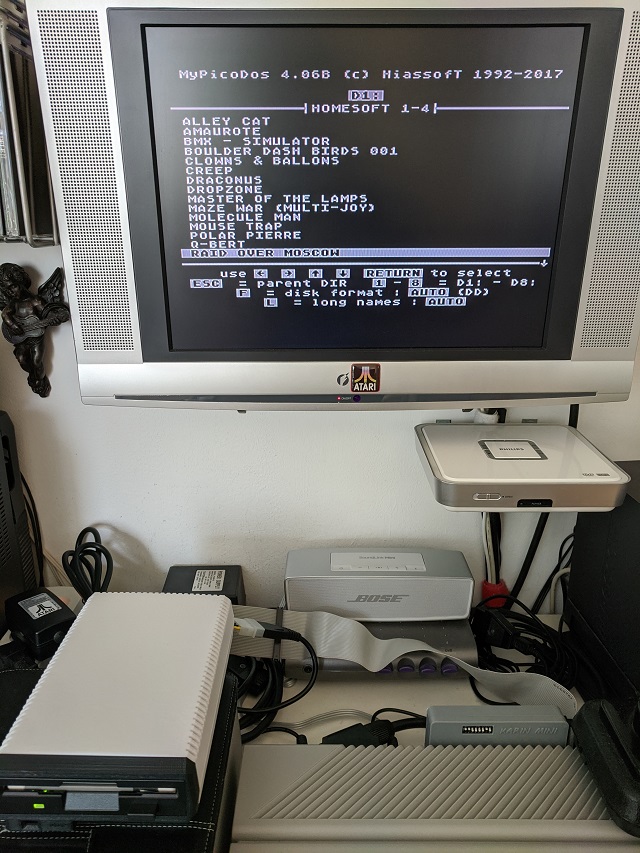

von Montezuma » So 14. Mär 2021, 14:02 Heute eine Diskette mit MyPicoDos programmiert. Toll

von Montezuma » Mo 15. Mär 2021, 16:56

Cash hat geschrieben:
*Hm, kann das Teil jetzt nicht im shop finden. :scratch_head
Das gedruckte Gehäuse sieht geil aus! Super Farben hast du da erwischt.*

Hi Cash, danke 🙂 Das Interface gibt es zur Zeit bei allegro.pl:

https://allegro.pl/oferta/atari-karin-mini-drive-interfejs-stacji-dyskow-10114717088

Gruß Montezuma

von Montezuma » Mo 15. Mär 2021, 21:48 Karin mit einer "noname" Diskette im ALPS Laufwerk ist doppelt so schnell wie SIDE2 mit einer 8GB Transcend CF Karte 😲

Oder mache ich etwas falsch?

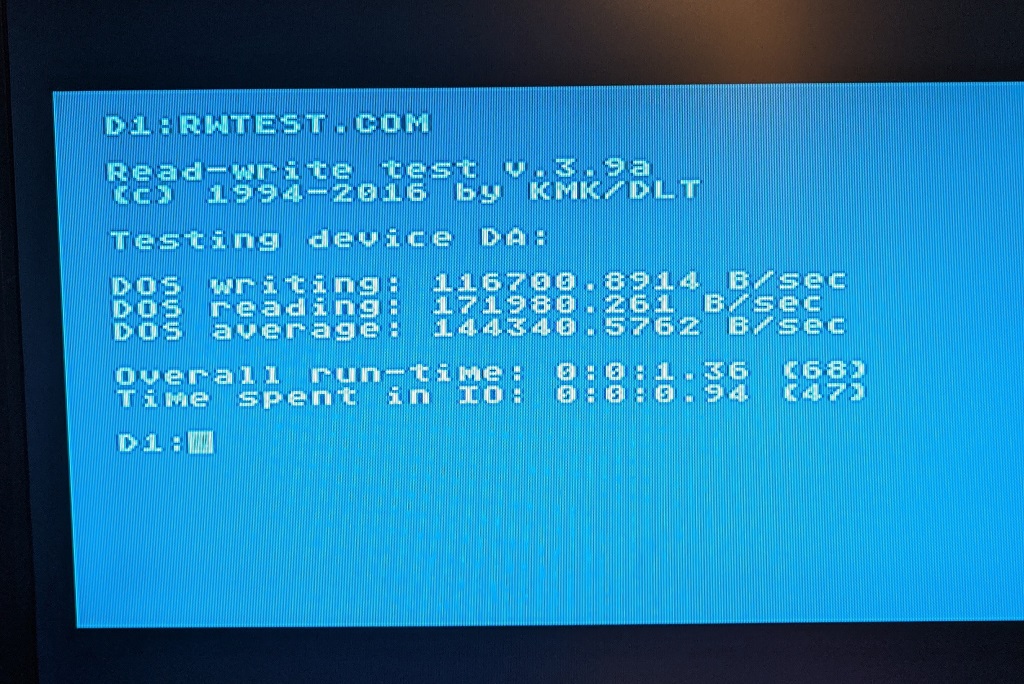

Side2:

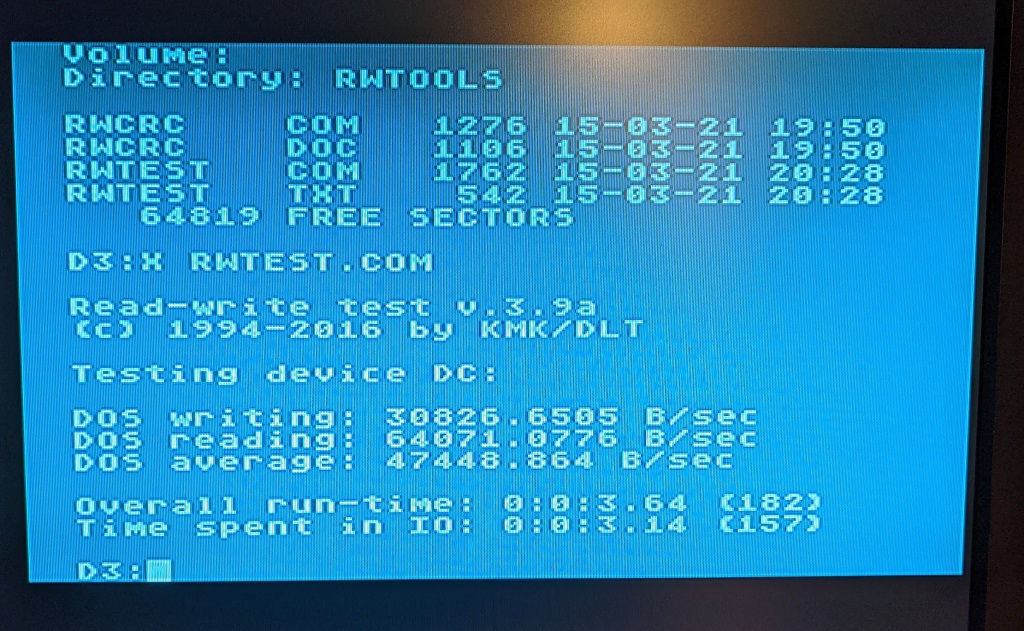

Karin:

von HiassofT » Di 16. Mär 2021, 00:20 Das sieht so aus als würde die karin maxi beim Zugriff den VBI abdrehen und so RTCLK nicht hochgezählt werden - die Zeitmessung ist dadurch im Eimer und rwtest zeigt viel zu hohe Werte an.

Würde als Gegen-Check empfehlen ein grösseres File (zB 512k) zB in die Ramdisk zu kopieren und mit der Stoppuhr zu messen.

so long,

Hias

von Burkhard » Di 16. Mär 2021, 21:47 Das scheint ein interessantes "Modul" zu sein - leider aber wohl nur für XE konzipiert! Wenn es eine Version für den XL gäbe, den Einsatz von 2 Laufwerken ermöglicht und bei 5,25" Laufwerken sogar Atari Disks zumindest lesen kann ...

von Montezuma » Mi 17. Mär 2021, 17:54

HiassofT hat geschrieben:
*Das sieht so aus als würde die karin maxi beim Zugriff den VBI abdrehen und so RTCLK nicht hochgezählt werden - die Zeitmessung ist dadurch im Eimer und rwtest zeigt viel zu hohe Werte an.*

Ich habe hier eine Bestätigung Deiner Erklärung gefunden: https://atariage.com/forums/topic/200394-karinmaxidrive-preorder/?do=findComment&comment=2627933

*RWTEST counts execution time using VBL jiffy, and the Karin BIOS stops the VBL during I/O, because otherwise overruns occur. This is why the result given by the program is false.

The transmission speed is 250000 bits per second, i.e. about 30 KB/s. The real speed may depend on the interleave, interleave 2 is used by default, which means a track will be read (or written) in two revolutions. A track is 18 sectors, 256 bytes each, or 9 sectors, 512 bytes each = 4.5 KB of data to transmit. A floppy makes 300 revolutions per minute, which equals to 5 revolutions per second. So, in a second, 2.5 tracks will be read or written, which makes the effective speed of 11.25 KB/s.*

von Montezuma » Do 18. Mär 2021, 19:07

Montezuma hat geschrieben:
*Atari Disks können sowohl gelesen als auch geschrieben werden.
Wobei fürs Schreiben von Atari Disks eignen sich besser DD Laufwerke (wie Mitsumi D503) als HD Laufwerke (wie TEAC FD-55 GFR), wenn die Disks später in Atari Laufwerken benutzt werden sollten.*

Das nehme ich leider zurück. Man kann zwar Atari Formate verwenden, zum Beispiel DOS 2, MyDos, SpartaDos, aber die Laufwerke, die ich hier habe, lesen nur die Disks, die sie selber vorher geschrieben hatten...

von Tigerduck » Do 25. Mär 2021, 21:33

andymanone hat geschrieben:
*Ahh, die Bremer Stadtmusikanten 😉!*

Genau das Gleiche hab' ich auch gedacht 😂

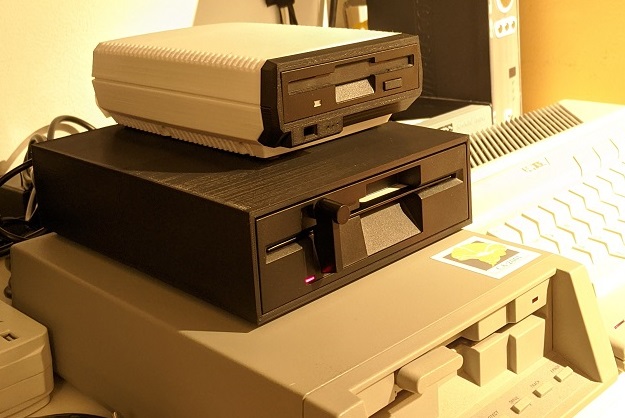

Das 3,5'' Diskettenlaufwerk im XL-Design sieht wirklich sehr knuffig aus! :thumbup:

Viele Grüße

Tigerduck

von Burkhard » Di 30. Mär 2021, 16:52 Übrigens vielen Dank für den Link zur Atariki Seite - ich habe mich mal etwas näher befaßt und das polnische zum besseren Verständnis übersetzt. Ich konnte mir dadurch zwar noch nicht beantworten, in wie weit beim Einsatzt von 5,25" Industrie-Laufwerken kompatibilität zu Atari Laufwerken bestehen könnte. Aber ich habe zB. auch ein Paket mit Schaltplänen runterladen können. Da scheint es tatsächlich eine Maxi Version zu geben, die den ECI benötigt und eine Midi Version, die diesen nicht benötigt und entsprechend gleichfalls am XE wie auch am XL einsetzen könnte. Was für Einschränkungen hätte wohl Letztere? Ich fand keine - kann aber auch was überlesen haben ...!

Schaltpläne.pdf nicht hochladbar!
